Amikor egy acél hegesztőasztalról van szó egy robot számára, döntő fontosságú a helyigény megértése. Acélhegesztőasztalok Robot számára szállítójaként számos ügyféllel találkoztam különféle kérdésekkel az alapvető felszerelések megfelelő helyével kapcsolatban. Ebben a blogban elmélyülök a kulcsfontosságú tényezőkben, amelyek befolyásolják a robot acélhegesztőasztalának felszereléséhez szükséges helyet, és adok néhány gyakorlati útmutatót.
A helyigényt befolyásoló tényezők
Robot munkaborítéka
Az első és legfontosabb tényező a robot működési burkolata. A munkaburok az a háromdimenziós tér, amelyen belül a robot el tudja mozgatni a végét. Ezt a robot karhossza, az ízületek mozgási tartománya, valamint az alap vagy a rögzítési konfiguráció által biztosított további hatótávolság határozza meg.
Például egy hattengelyes, hosszú hatótávolságú ipari robotnak nagyobb a munkaterülete, mint egy kisebb, kompaktabb robotnak. Acél hegesztőasztal felszerelésekor az asztalt teljes egészében a robot munkaterületén belül kell elhelyezni, hogy a robot hozzá tudjon férni a munkadarab minden részéhez. Ez azt jelenti, hogy a hegesztőasztal hosszát, szélességét és magasságát annak függvényében kell figyelembe venni, hogy a robot képes-e elérni az asztal felületének minden pontját.
Biztonsági engedélyek
A biztonság minden ipari környezetben kiemelkedően fontos. Megfelelő biztonsági távolságot kell tartani az acélhegesztőasztal és a robot körül. Ezek a távolságok a balesetek megelőzéséhez, a karbantartáshoz való hozzáférés lehetővé tételéhez és a biztonsági előírások betartásához szükségesek.
Általános szabály, hogy a hegesztőasztal kerülete körül legalább 1-2 méteres távolság legyen. Ez a hely lehetővé teszi a kezelők számára, hogy biztonságosan közelítsék meg a robotot és az asztalt üzemen kívüli időszakokban olyan feladatokhoz, mint a munkadarabok be- és kirakodása, szerszámcsere és karbantartás. Emellett a magassági távolságok is döntőek, különösen akkor, ha a robot függőleges nyúlással rendelkezik, amely az asztal fölé nyúlik. Gyakran javasolt legalább 2-3 méteres távolság az asztal felett, hogy a robot ne ütközzen a fej feletti akadályba.
Kiegészítő berendezések
A robotokhoz készült acél hegesztőasztalokat gyakran használják különféle segédberendezésekkel, például hegesztő tápegységekkel, gázpalackokkal, huzaladagolókkal és hűtőfolyadék-rendszerekkel együtt. Ezek a berendezések a telepítéshez és a működtetéshez is helyet igényelnek.
A hegesztő tápegységeket például jól szellőző helyen kell elhelyezni, hogy elkerüljük a túlmelegedést. A gázpalackokat biztonságos helyen, hőforrásoktól és potenciális gyulladási veszélyektől távol kell tárolni. A huzaladagolókat általában úgy kell elhelyezni, hogy a robot könnyen elérhető legyen, hogy biztosítsák a zökkenőmentes huzaladagolást a hegesztési folyamat során. Mindezeket a segédberendezéseket úgy kell elhelyezni, hogy azok ne akadályozzák a robot mozgását a hegesztőasztal körül.
Különféle típusú acélhegesztőasztalok helyigénye
3D moduláris fixture hegesztőasztal
A 3D moduláris fixture hegesztőasztalok rendkívül sokoldalúak, és különféle hegesztési alkalmazásokhoz konfigurálhatók. A háromdimenziós felépítésüknek és az összetett lámpatestek befogadására való képességüknek köszönhetően jellemzően nagyobb a lábnyomuk, mint a 2D asztaloknál.
A 3D moduláris fixture hegesztőasztalhoz szükséges hely a méretétől és a benne elhelyezhető szerelvények számától függ. Egy kisméretű 3D asztalhoz 3-5 négyzetméter, míg egy nagy, ipari minőségű asztalhoz 10 négyzetméter vagy több is lehet. Ezenkívül figyelembe kell venni az asztal és a rögzítőelemek magasságát is, hogy a robotnak elegendő függőleges távolsága legyen a működéshez.

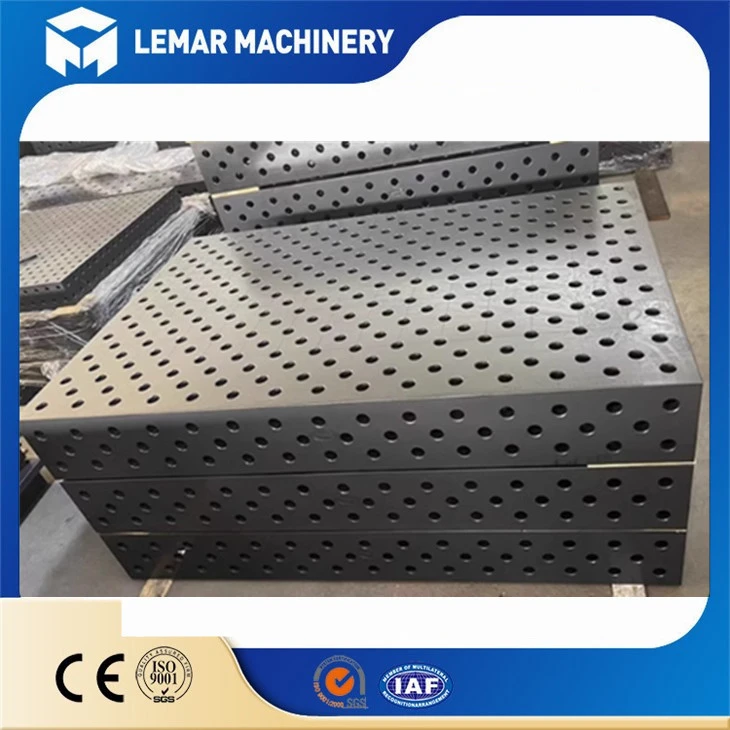

Nitridáló kezelés 3D hegesztőasztal
Nitridálás A 3D hegesztőasztalok fokozott felületi keménységet és kopásállóságot biztosítanak. Ezek az asztalok gyakran robusztusabb kialakításúak, és nagyobb méretűek lehetnek, hogy támogassák a nehéz hegesztési műveleteket.
A 3D moduláris fixture hegesztőasztalokhoz hasonlóan a nitridálásos kezelés helyigényét a 3D hegesztőasztalok méretei és a kezelni kívánt munkadarabok összetettsége is befolyásolja. A kiegészítő nitridáló kezelőkamrának vagy a kapcsolódó berendezéseknek is szükség lehet némi extra alapterületre a telepítéshez és karbantartáshoz.
Speciális hegesztőasztal
A speciális hegesztőasztalokat speciális hegesztési feladatokhoz vagy alkalmazásokhoz tervezték. Méretükben, formájukban és funkciójukban nagyon eltérőek lehetnek. Például egy nagyméretű alkatrészek hegesztésére tervezett hegesztőasztal sokkal nagyobb lehet, mint a kis léptékű precíziós hegesztéshez használt asztal.
Speciális hegesztőasztal felszerelésekor elengedhetetlen a helyigény gondos felmérése az asztal sajátosságai és a robot igényei alapján. Egyes speciális hegesztőasztalok további funkciókkal is rendelkezhetnek, például dönthető vagy forgatható mechanizmusokkal, amelyek több helyet igényelnek a működésükhöz.
Hegesztőasztal átlós furatok
Az átlós furatú hegesztőasztalokat úgy tervezték, hogy nagyobb rugalmasságot biztosítsanak a szerelvények elhelyezésében. Ezek az asztalok különféle hegesztési műveletekhez használhatók, de helyigényük hasonló a többi, hasonló méretű szabványos hegesztőasztalhoz.
Az átlós furatú kábelezési asztaloknál a fő szempont az, hogy a robot könnyen hozzáférjen a rögzítőelemek felszereléséhez szükséges furatokhoz. Az asztal körüli helynek elegendőnek kell lennie ahhoz, hogy a robot a végét – effektorát – akadály nélkül mozgassa az átlós lyukak felé.
2D rugalmas hegesztőasztal
A 2D rugalmas hegesztőasztalok síkfelületű hegesztési alkalmazásokhoz alkalmasak. Általában kompaktabbak a 3D-s asztalokhoz képest, de még mindig megfelelő helyet igényelnek a robot működéséhez.
A 2D rugalmas hegesztőasztalhoz szükséges hely az asztal méretétől és a robot hatótávolságától függ. Egy kis és közepes méretű 2D asztal 2-4 négyzetméter alapterületet igényelhet, míg a nagyobb asztalokhoz 5-8 négyzetméter. Az asztal feletti magasságnak is elegendőnek kell lennie ahhoz, hogy a robot zavartalanul tudja elvégezni a hegesztési műveleteket.
Gyakorlati útmutatók a tértervezéshez
Mérje meg kétszer, telepítse egyszer
A robot acél hegesztőasztalának felszerelése előtt elengedhetetlen a műhelyben rendelkezésre álló hely pontos mérése. Ez magában foglalja az alapterületet, a mennyezet magasságát és minden meglévő akadályt, például oszlopokat vagy gépeket.
Készítsen részletes elrendezési tervet, amely bemutatja a hegesztőasztal, a robot és az összes segédberendezés helyzetét. Használjon méretarányos rajzokat vagy 3D modellező szoftvert a telepítés vizualizálásához, és győződjön meg arról, hogy mindenhez elegendő hely áll rendelkezésre.
Fontolja meg a jövőbeli bővítést
Acél hegesztőasztal és robot helyének tervezésekor érdemes megfontolni a jövőbeni bővítést. Vállalkozása növekedésével előfordulhat, hogy frissítenie kell a robotot, vagy további hegesztőasztalokat kell hozzáadnia.
Ha hagyunk némi extra helyet a beépítési terület körül, könnyebbé válik a jövőbeni változtatások befogadása anélkül, hogy a műhely jelentős átrendezését kellene elvégezni.
Következtetés
Összefoglalva, a robot acél hegesztőasztal felszerelésének helyigényét több tényező határozza meg, beleértve a robot működési burkolatát, a biztonsági távolságokat és a segédberendezések meglétét. A különböző típusú hegesztőasztalok, mint például a 3D moduláris fixture hegesztőasztalok, a nitridáló 3D hegesztőasztalok, a speciális hegesztőasztalok, az átlós furatú hegesztőasztalok és a 2D rugalmas hegesztőasztalok is megvannak a maguk egyedi helyigényei.
Ezen tényezők gondos mérlegelésével és a tértervezés gyakorlati irányelveinek betartásával biztosíthatja acélhegesztőasztala és robotrendszerének biztonságos és hatékony telepítését. Ha szeretne egy kiváló minőségű acél hegesztőasztalt vásárolni robotjához, további megbeszélésekért és beszerzési lehetőségekért forduljon hozzánk bizalommal. Szívesen segítünk Önnek megtalálni az Ön egyedi igényeinek leginkább megfelelő megoldást.
